物联网探测器的研发与生产 技术路径与实践要点

物联网探测器是物联网感知层的核心设备，承担着对环境、设备、人员等对象的状态采集与信息上传任务。其研发与生产涉及传感技术、嵌入式系统、无线通信、数据处理等多个领域，是一个典型的跨学科工程过程。物联网技术研发的水平直接决定了探测器的性能、可靠性以及规模化部署的可行性。以下从研发与生产两个维度，梳理物联网探测器从技术设计到批量制造的关键路径。

一、物联网探测器的研发路径

1. 传感与信号调理设计
探测器的核心是传感器选型与信号链路设计。研发阶段首先要根据应用场景（温湿度、气体、振动、光照、人体感应等）选择合适的敏感元件，并设计放大、滤波、模数转换等信号调理电路，确保原始信号的精度与稳定性。对于多参数复合探测需求，还需考虑传感器融合与交叉干扰抑制问题。

2. 嵌入式主控与固件开发
主控芯片通常选用低功耗MCU或SoC，固件承担数据采集调度、协议解析、边缘预处理、休眠唤醒管理等功能。研发重点在于低功耗策略设计（如占空比控制、深度睡眠模式）以及固件可升级能力（OTA），以适应长期无人值守运行和后续功能迭代。

3. 无线通信与组网技术
物联网探测器一般通过Wi-Fi、LoRa、NB-IoT、ZigBee、蓝牙或自定义Sub-GHz协议进行数据传输。研发阶段需完成射频电路设计与天线匹配、通信协议栈适配、组网与入网流程实现，并针对信号遮挡、同频干扰、多节点并发等实际问题进行链路裕量与重传机制验证。

4. 云边协同与数据接口
探测器采集的数据需要与物联网平台对接。研发内容包括通信协议（MQTT、CoAP、HTTP等）实现、设备标识与鉴权、数据上报格式定义，以及必要的边缘计算逻辑（阈值判断、事件触发上报），以降低上行流量和平台侧处理压力。

5. 硬件可靠性与EMC设计
物联网探测器现场环境复杂，研发中需进行电源防护、静电防护、浪涌抑制和电磁兼容设计，并通过高低温、湿热、振动等环境试验验证，确保在目标工况下的长期稳定性。

二、物联网探测器的生产与制造

1. 器件选型与供应链管理
量产阶段需建立稳定的元器件供应渠道，对关键器件（传感器、射频芯片、主控、电源器件）进行合格供应商评估与来料检验，控制批次一致性，避免因器件差异导致产品性能波动。

2. PCB与SMT制造工艺
批量生产通常采用SMT贴片工艺完成主板组装。需制定钢网开孔、回流焊曲线、AOI检测等工艺参数，对射频模块与高频走线区域重点管控，保证焊接的一致性与无线性能的可重复性。

3. 校准与自动化测试
探测器出厂前需执行功能测试和参数校准。生产中一般搭建自动化测试工装（治具），对传感量程与零点、通信距离与丢包率、功耗与待机电流等关键指标进行逐台检验，并保留测试数据以支持质量追溯。

4. 老化与环境筛选
为暴露早期失效，批量产品需进行一定时长的通电老化与温度循环筛选。对可靠性要求高的行业应用，还可进行抽样环境应力试验，作为批次质量判定的依据。

5. 标识、封装与包装

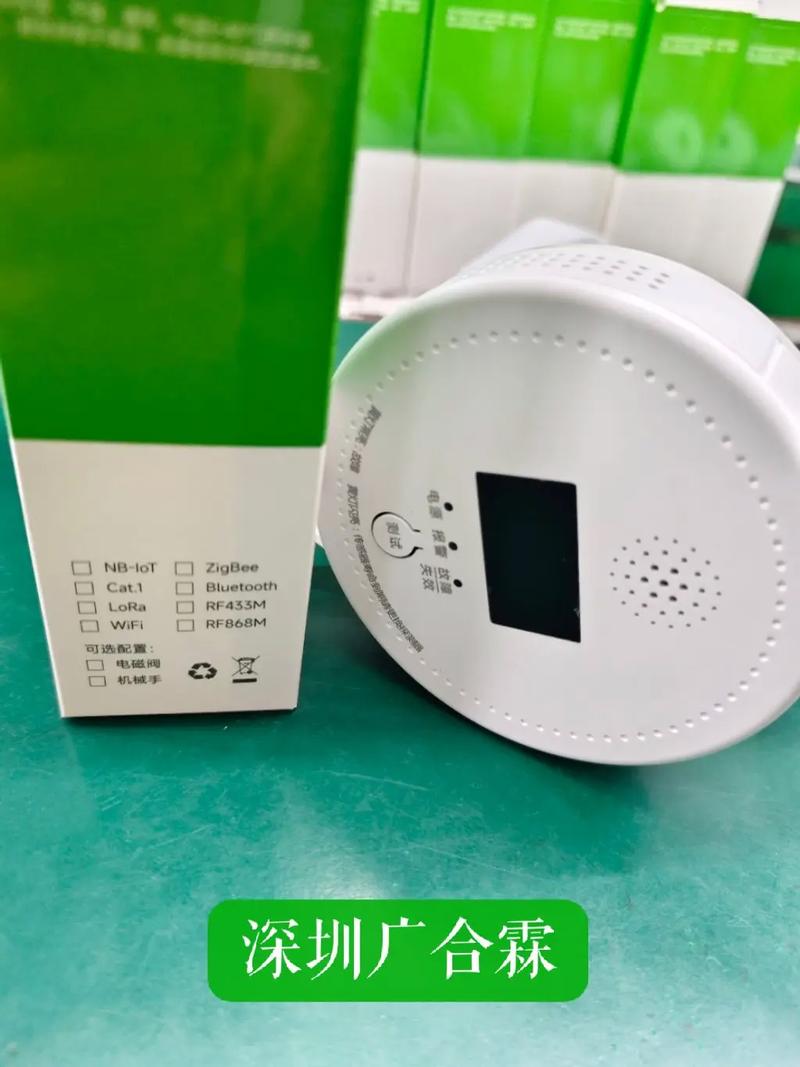

完成成品标识（序列号、MAC地址、固件版本记录）后，根据应用场景进行IP防护等级封装（灌封、三防漆、防水接头等），最后按照物流要求进行防护性包装，并为每批产品建立出货检验记录。

三、研发与生产的协同要点

研发与生产之间需要建立有效的技术转移机制。研发阶段所形成的设计文件、关键工艺参数、测试规范和质量判定标准，应在量产导入前固化为作业指导书与检验规程。生产与现场反馈的失效样本和故障数据应回流到研发团队，驱动设计改进。物联网探测器具有较强的软硬耦合特性，固件版本管理、烧录一致性和在线升级兼容性也要在量产工艺中予以控制，避免批量设备的运行状态不可控。

四、

物联网探测器的研发与生产是一项系统工程，覆盖从敏感元件选型、嵌入式开发、无线组网到工艺制造、测试筛选、封装出货的完整链路。依靠严谨的研发设计和可复制的生产工艺，才能保证产品在真实物联网场景中长期稳定工作，并为上层物联网平台提供持续、可靠的数据基础。
